bifa必发

1.LDS手艺原理

看法诠释：“LDS”的寄义:LDS = Laser-Direct-Structuring，，即通过激光直接成型加工，，实现在模塑载体上有选择性的化学镀举行金属化。。。。。。

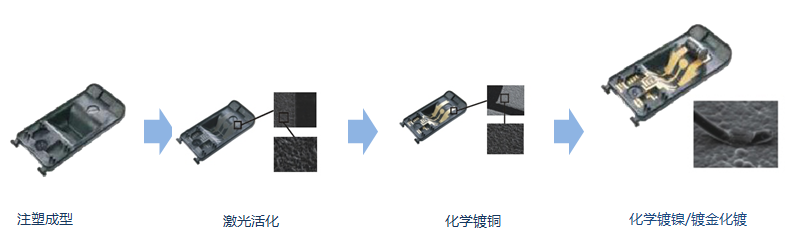

通常需要3~4个工艺办法

?注射成型       ?激光活化       ?化学镀/金属化     ?SMT贴装（可。。。。。。

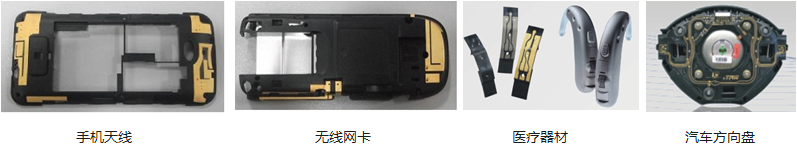

2.LDS手艺的主要应用：

LDS手艺在美日欧等蓬勃国家、地区已被较普遍应用于通讯、汽车电子、盘算机、机电装备、医疗器械等行业领域。。。。。。现在最成熟的应用领域是无线通讯产品，，主要为智能手机天线这一部分，，主流的智能手机厂商大部分机型都使用了LDS- MID天线。。。。。。

3.LDS质料在天线领域的应用优势：

4.bifa必发LDS解决计划

bifa必发公司的LDS专用质料手艺已向国家申请了专利保；；。。。。。。并率先通过德国LPKF认证 。。。。。。具有流动性好，，易成型，，尺寸稳固性好、耐化学性优等特点。。。。。。

5.LDS质料应用案例

6.LDS常见问题及对策

错位、尺寸过失

缘故原由：1.过失的镭雕程序；；； 2.产品变形，，公差偏大或偏小，，导致未能镌刻在设定位置上。。。。。。

对策：1.检查镭雕程序，，尤其是拼接位是否完全对接；；；2.产品坚持在划定的公差内，，运输历程中包管产品不可变形。。。。。。

不上镀、漏镀

缘故原由：1.镭雕能量缺乏；；；2.镭雕能量过高导致pattern位置烧焦；；；3.化镀药水活性不敷；；；4.质料问题；；；5.成型时添加了水口料；；；6.用错料、混料。。。。。。

对策：1.使用合适的激光能量；；；2.调理化镀药水活性；；；3.使用经由市场磨练通过LPKF认证的质料品牌，，如bifa必发；；；4.不可添加水口料；；；5.增强车间治理，，杜绝混料、错料。。。。。。

溢镀

缘故原由： 1.镭雕后未整理粉尘；；；2.化镀前未超声波洗濯；；；3.化镀药水活性过高；；；4.天线设计不对理，，线距太窄或太靠近边沿、凸出物。。。。。。

对策： 1.控制制程，，镭雕后清粉尘；；；2.化镀前应超声波洗濯；；；3.合理调理化镀药水活性；；；4.天线设计应避开台阶、骨位等，，或至少坚持0.3mm距离，，线距应大于0.4mm可包管稳固量产。。。。。。

天线部位划、碰伤

缘故原由：1.接纳滚镀；；；2.化镀后接纳甩干方法；；；3.作业职员整理溢镀时划伤天线及塑件。。。。。。

对策：1.只管使用挂镀，，或滚镀时接纳一定方法保；；げ罚；；2.阻止接纳甩干方法，，建议使用热风干；；；3.控制溢镀，，阻止人为划伤。。。。。。

bifa必发LDS 质料加工注重事项

一、温度

1、干燥条件：凭证差别基材设定,请见上表，，推荐除湿干燥机。。。。。。

2、模温：凭证差别基材设定,请见上表（现实温度）。。。。。。

3、成型温度：LDS基材质料的成型温度比通俗的要低，，应凭证差别基材设定，，请见上表。。。。。。

二、背压：建议控制在2~6Mpa。。。。。。

三、LDS质料的存放

1、存放于阴凉，，干燥的地方阻止阳光曝晒，，湿度应控制在60%以内。。。。。。只管整包存放，，有散包务必再密封好，，凌驾24小时建议报废处置惩罚。。。。。。

2、不可添加水口料生产。。。。。。

3、制品流转时需要用塑封袋包装，，吸湿后会影响镭雕化镀。。。。。。
